一、適用范圍

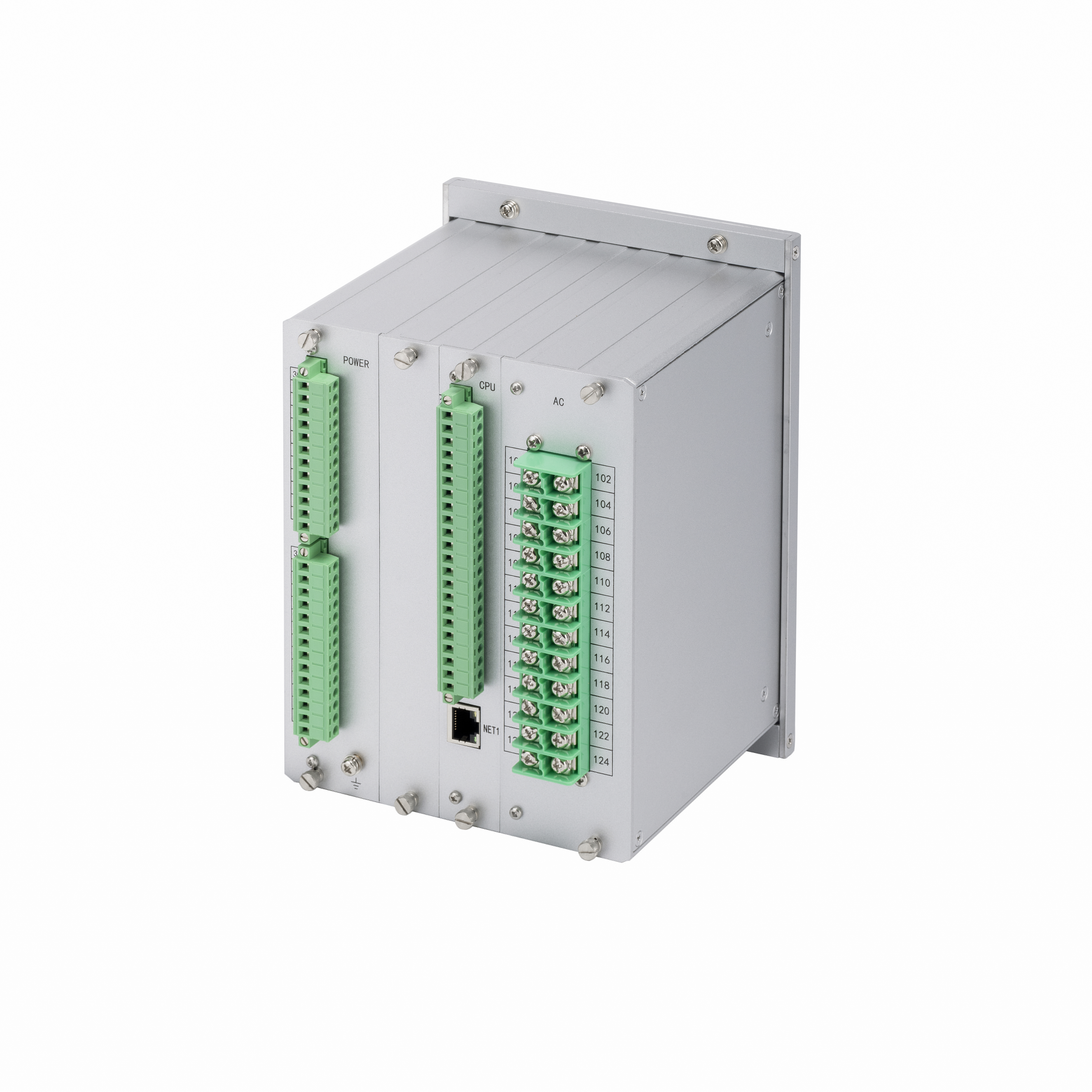

TYL8691U線路保護測控裝置以電流電壓保護為基本配置,同時集成了各種測量和控制功能,適用于35kV 及以下電壓等級的配電線路。應用領域覆蓋電力、水利、交通、石油、化工、煤炭、冶金等行業。
二、裝置特點
2高標準硬件設計:采用Freescal 32位V2核單片機技術,內含高精度的A/D轉換器,精度高、響應快、系統穩定性好。
2測量三相電流和零序電流(Ia,Ib,Ic,Io),三相或線電壓(Uan,Ubn,Ucn,Uab,Ubc,Uca),有功功率P,無功功率Q,功率因素cosφ,頻率F,有功電量kWh,無功電量kVarh。
2電流、電壓、功率、電度的測量值不僅反映基波,還可正確反映2~13次諧波,頻率45~60HZ自適應,從而使測量結果與專用測量表計一致。

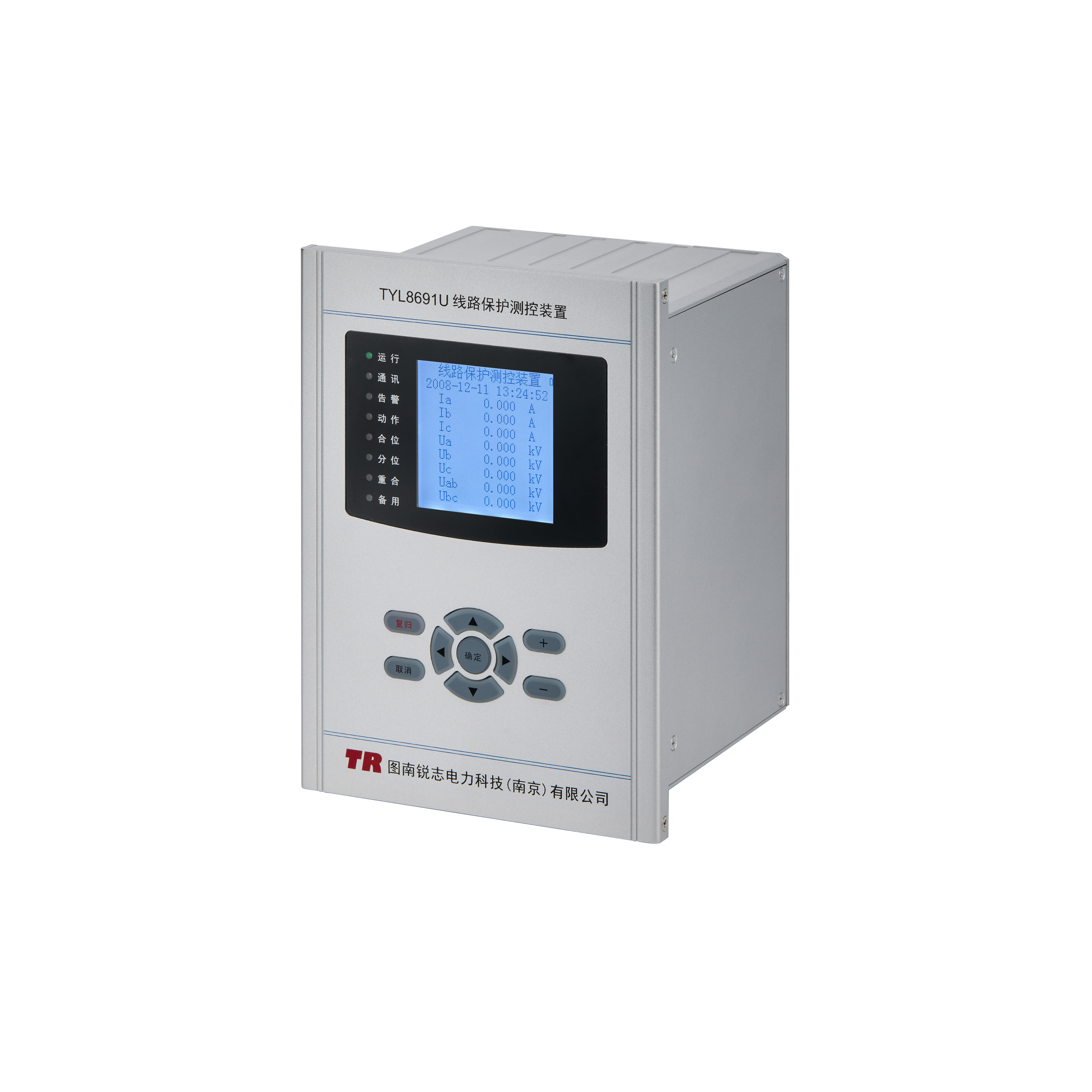

2人機界面友好:液晶中文顯示,實時更新,操作簡單方便,菜單簡潔明了。
2支持16路用戶可自定義名稱的外部開入量接口。
2保護元件的出口方式可通過跳閘矩陣進行整定,方便用戶選擇要動作的繼電器。所有繼電器出口接點可選擇為瞬動接點(自動返回)或保持接點(經復歸后返回)。
2保護支持4組遙控對象,分別對斷路器、手車、接地刀進行遙控分、合閘操作。
2自帶交直流通用的操作回路,可自適應0.5A~5A開關跳合閘電流。
2標配兩個100M以太網通信接口(可選配2路),一個RS485與B碼對時復用通信接口,支持IEC60870-5-103,104,IEC 61850,Modbus-TCP,Modbus-RTU等規約。
216條故障錄波,采樣點錄波最大包含13路模擬量(間隔為1mS),錄波采用標準Comtrade格式。
2整機靜態功耗低(約6W),液晶模塊采用新工藝,壽命大為提高。
2高抗干擾性能,通過10項電磁兼容檢測認證,快速瞬變、靜電放電、浪涌抗干擾性能均達到最高等級(Ⅳ級)標準。
