一、適用范圍

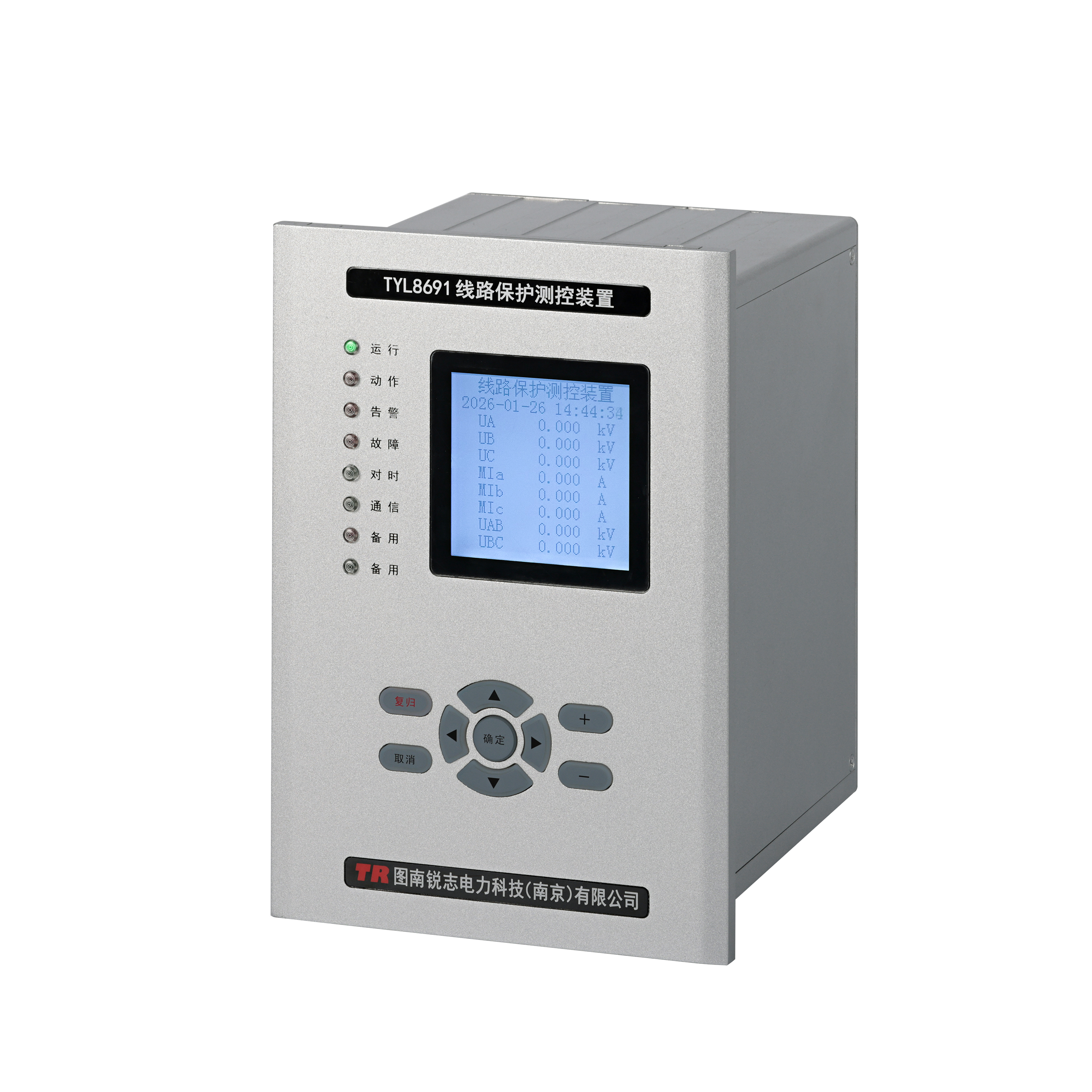

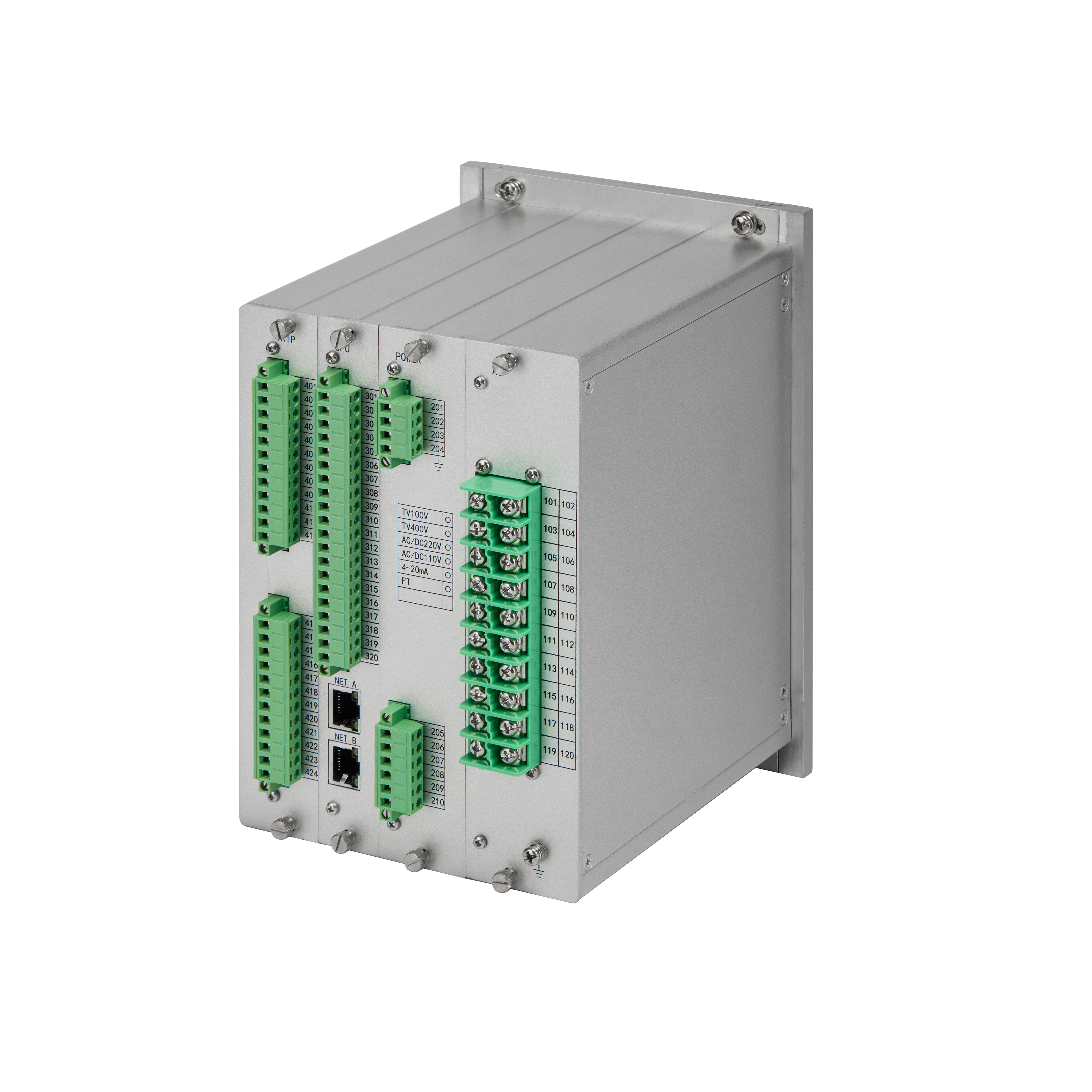

TYL8691線路保護測控裝置以電流電壓保護為基本配置，同時集成了各種測量和控制功能，適用于66kV 及以下電壓等級的配電線路。應用領域覆蓋電力、水利、交通、石油、化工、煤炭、冶金等行業。
二、裝置特點
2采用國際最流行的高速處理器，主頻為200 MHz，內置資源豐富，外圍電路設計簡單，保證產品的制造質量及其穩定性。充足的硬件資源，8M字節Flash Memory存儲器。
2測量三相電流和零序電流（Ia，Ib，Ic，Io），三相或線電壓（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，無功功率Q，功率因素cosφ，頻率f，有功電量kWh，無功電量kVarh。
2電流、電壓、功率、電度的測量值不僅反映基波，還可正確反映2~13次諧波，頻率45~60HZ自適應，從而使測量結果與專用測量表計一致。
2可選配一路4～20mA直流模擬量輸出（可自定義為電流、電壓或功率），取代交流采集變送器。
2支持15路用戶可自定義名稱的外部開入量接口。
2保護元件的出口方式可通過跳閘矩陣進行整定，方便用戶選擇要動作的繼電器。所有繼電器出口接點可選擇為瞬動接點（自動返回）或保持接點（經復歸后返回）。
2保護支持三組遙控對象，分別對斷路器、手車、接地刀進行遙控分、合閘操作。
2自帶操作回路，可自適應0.5A~5A開關跳合閘電流，操作回路電源交直流通用。
2GPS對時可采用網絡對時方式，同時也支持B碼對時方式（RS485接口）和SNTP方式。
2兩個100M以太網通信接口，一個RS485通信接口，支持IEC60870-5-103，104，IEC 61850，Modbus-tcp，Modbus-rtu等規約。
216條故障錄波，采樣點錄波最大包含13路模擬量（間隔為1mS），錄波采用標準Comtrade格式。
2整機靜態功耗低（約6W），液晶模塊采用新工藝，壽命大為提高。
2高抗干擾性能，通過10項電磁兼容檢測認證，快速瞬變、靜電放電、浪涌抗干擾性能均達到最高等級(Ⅳ級)標準。
三、保護功能
2三段式過流保護（可經復合電壓啟動，可帶方向）
2三段式零序過流保護（可帶方向）
2過負荷告警
2三相一次重合閘
2檢同期合閘(手合和遙控合閘）
2合閘加速保護
2低周減載
2低壓減載
2小電流接地選線
2故障錄波
四、測控功能
2遙測：Ua、Ub、Uc、Uab、Ubc、Uca、Ia、Ib、Ic、P、Q、F、COS、3I0、3U0、有功電度、無功電度等基本量
2遙信：15路開關量采集
2遙控：3組硬接點輸出遙控，1組固定為斷路器分/合閘，另2組可選配用于對手車和刀閘的控制
2通訊：標配雙以太網和1路485，1路IRIG-B碼對時，支持NTP對時
裝置電源
工作電壓：AC/DC 86V~264V
波紋系數：不大于 5％。
額定電流、電壓
交流電流：5A 或 1A；（訂貨注明）
交流電壓：100V 或 57.7V
精確工作范圍
電流：0.04In～20In (In =5A 或 In=1A)；
電壓：1V～150V；
頻率：45Hz～60Hz。
測量精度
電壓、電流：0.2 級（含諧波）；
有功功率、無功功率、功率因數：0.5 級（含諧波）；
頻率： ≤±0.01Hz；
4-20mA 輸出：0.5 級。（訂貨注明）
定值誤差
整定值誤差：
電流元件： ≤±2.5%整定值或±0.01IN；
電壓元件： ≤±2.5%整定值或±0.005UN； 動作時間誤差：定時限保護，不超過(±1%整定值＋40)ms；反時限保護，不超過±5%整定值或±40ms。
遙信分辯率
小于 2ms。
GPS 對時
IRIG-B：DC 時碼，RS485 接口；NTP 對時： 以太網接口；
接點容量
操作回路的跳閘電流與合閘電流：0.5A~5A 自適應；交直流跳閘回路自適應。
跳閘空接點：5A （DC220V 閉合容量）；信號空接點：5A （DC220V 閉合容量）。
環境條件
環境溫度： -25℃~+70℃;
相對濕度：5％～95％（產品內部不凝露，不結冰）；
大氣壓力：66kPa～106kPa
功率消耗
交流電流回路：當 In=5A 時，每相不大于 0.5VA；當 In=1A 時，每相不大于 0.3VA。
交流電壓回路：當額定電壓時，每相不大于 0.5VA。
直流電源回路：當正常工作時，不大于 10W；當裝置動作時，不大于 20W。
過載能力
交流電流回路： 2 倍額定電流，連續工作；10 倍額定電流，允許 10s；40 倍額定電流，允許 1s。
交流電壓回路： 1.4 倍額定電壓，可連續工作。
