類別 | 主要功能 | 純保護測控 | 帶光纖環網 | 帶光纖環網,帶通訊管理機功能 |
遙測 | 交流測量: 三相電流、三相電壓、頻率、功率因數、有功功率、無功功率、有功電度、無功電度; | √ | √ | √ |
| 6路電流、6路電壓 | √ | √ | √ |
| 直流測量:共6路 標配3路4-20mA輸入和3路熱電阻測量 (可選配6路3-20mA) | √ | √ | √ |
遙信 | 42路自定義開入,其中14路出廠默認為非電量保護信號輸入 | √ | √ | √ |
遙控 | 9路繼電器輸出,用于保護輸出或普通遙控輸出 | √ | √ | √ |
操作回路 | 可選配1路或2路操作回路,可自適應0.5A~5A開關跳合閘電流,交直流通用 (此項訂貨須說明) | √ | √ | √ |
保護 | 非電量保護: 輕瓦斯、重瓦斯、高溫、超高溫、變壓器油位低、油位高、壓力釋放閥、高壓熔斷器A相、B相、C相,網門跳閘、煙霧報警、門開報警、非電量1~4 常規保護: 差速斷保護,比率差動保護、三段式電流保護、限制性接地保護、過負荷保護、過電壓保護、欠電壓保護 | √ | √ | √ |
通信 | 2個自愈型光纖通訊接口,3個自愈型電口,可組光纖環網 |
| √ | √ |
| 2路以太網通訊接口(CPU自帶) |
|
| √ |
| 2個485通訊口(CPU自帶) | √ | √ | √ |
規約 轉換 | 標配10路RS485接口 2路以太網通訊接口 |
|
| √ |
記錄 | 記錄最近發生的1024次事故記錄,1024次操作記錄 16條故障錄波功能 | √ | √ | √ |
Products
產品中心

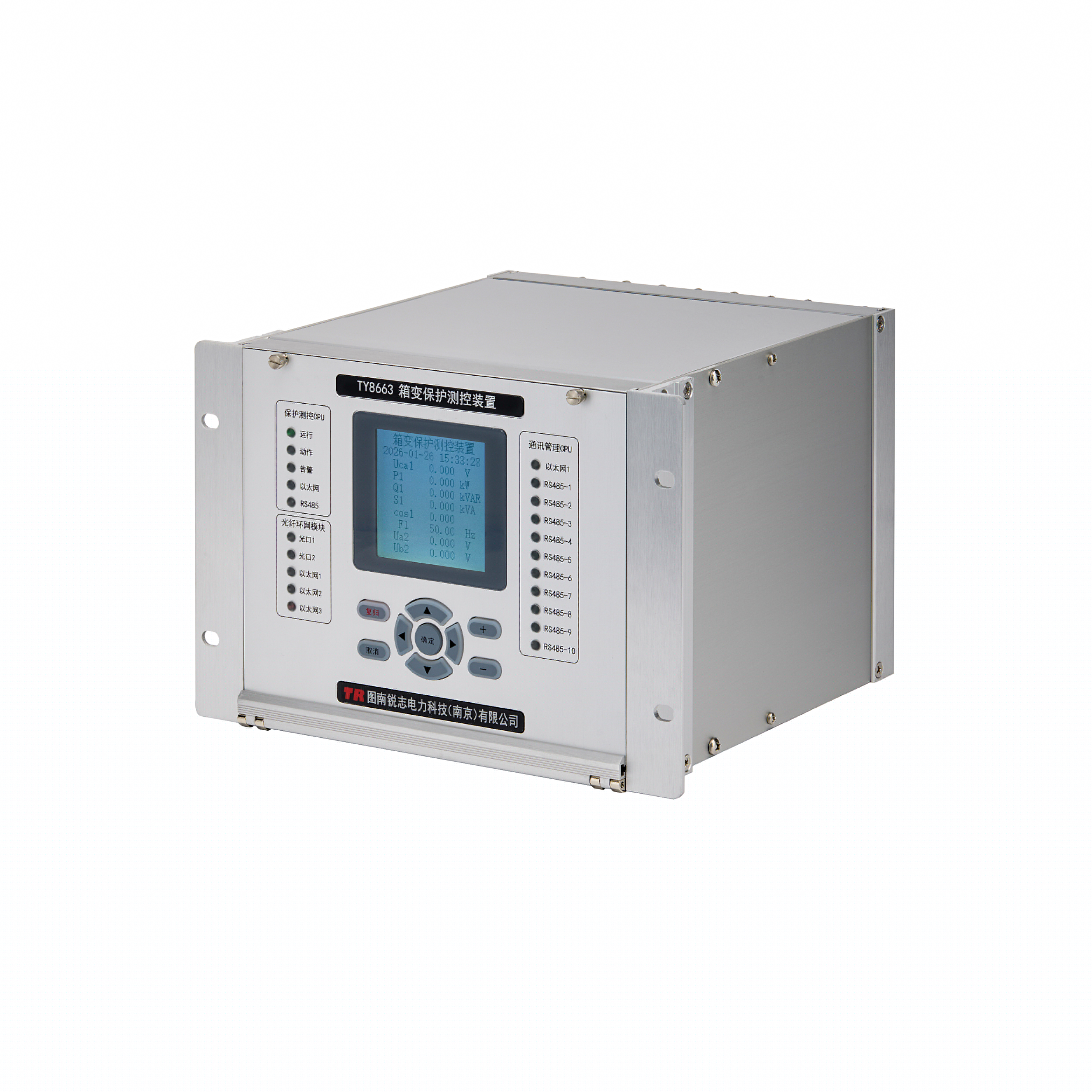

TY8663智能箱變保護測控一體化裝置
? 采用4U半層標準鋁合金機箱,按抗強振動、強干擾設計,特別適應于惡劣環境下工作, -40℃~70℃寬溫工作環境,裝置安裝方式簡單,配線方便。
? 采用32位ARM處理器,專業16位高精度AD采樣芯片,大容量存貯芯片,信息掉電保存,工業以太網設計。主要元件全部采用進口工業級別器件,保證了裝置電氣設計上的高穩定性和可靠性。產品通過了嚴格的國標型式試驗和電磁兼容測試,保證產品在惡劣環境下也能正常和可靠工作。
? 模擬量采用每周波64點采樣方式,經數字濾波技術和優化FFT算法后,得到高精度實時數據,測量電流、電壓精度為0.5%,并且數據采集抗干擾性能大大增強。
? 液晶顯示,適應極限高低溫(-40℃~80℃正常工作)環境。
? 42路可自定義的開關量強電輸入(含非電量輸入)。
? 9路可自定義矩陣的繼電器開關量輸出。
? 可選配6路直流量測量,3路熱電阻輸入,3路4-20mA輸入,用于采集箱變相關溫度等。
? 交直流兩用寬范圍輔助電源,工作范圍為AC/DC176~600V,專用抵抗光伏及風電電壓沖擊。
? 通訊可靠性高,多路以太網冗余,10/100M自適應,內置豐富的通訊協議庫,具有良好的第三方系統和設備協議互通能力,配備Modbus-TCP、IEC 60870-5-103/104/61850(選配)等通訊協議。
? 支持B碼對時方式和SNTP方式。
? 可配置規約轉換模塊,支持現場多種設備接入和規約轉換,方便各種就地設備以光纖方式上傳信息,方便并入電站監控系統。
? 多以太網多種級聯的工作方式,具備靈活的在線、離線調試手段,可靠的升級程序、下載參數以及實現數據查詢、報文監視等功能;同時具有強大的自我診斷與自恢復功能。裝置面板設計有模塊通信指示燈,方便查看通信狀態。
? 裝置可提供中文顯示,和中英文切換顯示兩個版本。
? 板卡生產工藝上,采用PCB多層板技術和SMT生產加工工藝,使產品具有很高的電氣性能。
? 高抗干擾性,通過16項電磁兼容認證,指標均為最高等級。
